REVERSE ENGINEERING
リバースエンジニアリング
微妙な変化が織りこまれた形状設計、修正されたデザインモデルの3D及びCAD化に。経験豊かな職人の技をデジタル化で伝承。お客様にご満足いただける美しい面作りを約束致します。
01 — REQUEST
主なご依頼として
- 同じ製品を製作したいが図面・3Dモデルが無い
- 部分的に微妙な変化を加えて作り変えたい
- 非売部品なので3Dモデルとして保存しておきたい
- 3Dモデルにして2D部品図面の作成
- スキャニング → 3Dモデリング → 2D製品図面作成 → 取付治具方案 → 3軸4軸NC加工データ作成
- Geomagic Design X にて3Dモデリング
- Cimatron E にてNC加工データ作成

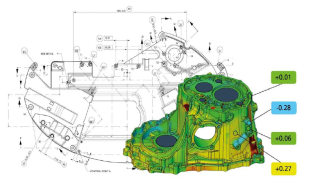

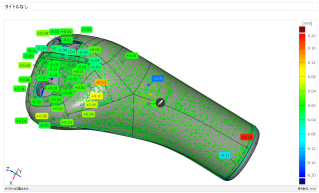

- GOM Inspect ＆ ControlX にて表面偏差測定
02 — PROCESS
現物から、機械が動くデータまで。
スキャニングからNC加工データ作成までを、5つの段に分けるとこうなります。必要な段だけのご依頼も承ります。
スキャニング

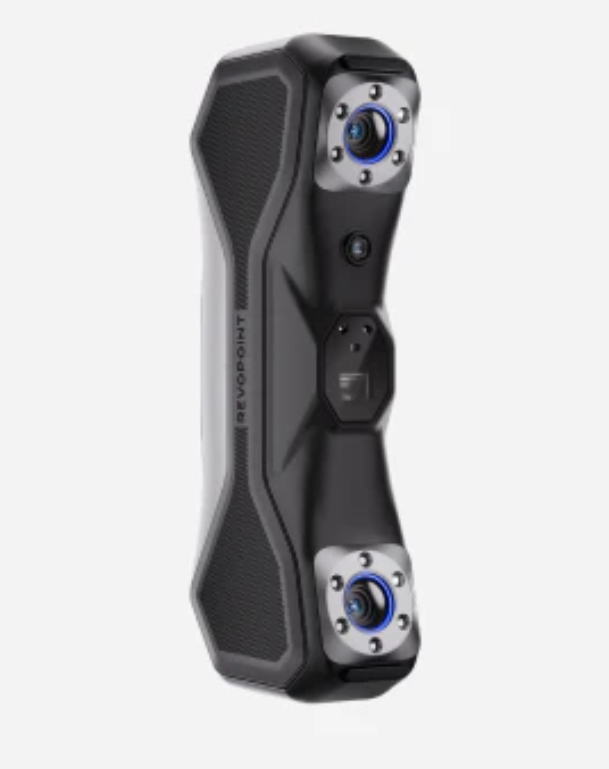

3Dスキャナーで現物を非接触測定。点群（STLデータ）にします。
3Dモデリング

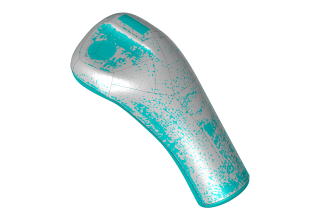

点群データより一般面を作成。サーフェスモデル（ソリッドにも可）に仕上げます。
2D製品図面作成
3Dモデルから2Dの部品図面を起こします。
取付治具方案
加工機にどう固定するか。治具の方案まで考えます。
3軸4軸NC加工データ作成
Cimatron E でツールパスを作成し、NCプログラムとして出力します。
03 — 3D SCAN
3Dスキャン

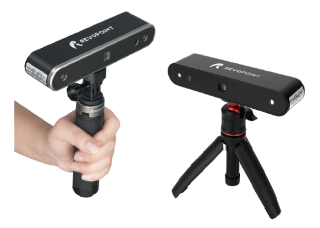

弊社は3Dスキャナーを使って工業部品から3Dデザインまで、デジタルアーカイブからリバースエンジニアリング、また製品検査も可能とします。
また製品サイズ精度に応じて、協力会社様のベクトロン＆ATOS＆CTスキャン測定点群データより一般面の作成を行い、IGES、STEPに変換しお客様に納めさせていただきます。
CONTACT
現物か図面をお持ちでしたら、
まずご連絡ください。
お見積りのご相談は、お電話・FAX・メール、またはお問い合わせフォームにて。図面や写真はフォームから添えて送れます。
